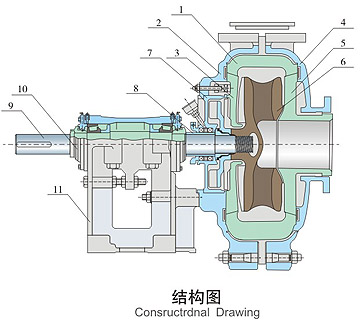

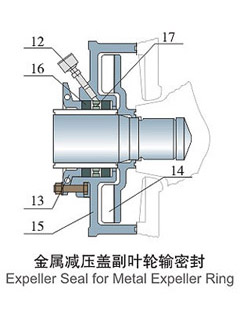

M.AH.HH系列渣浆泵结构图

1、护套Volute Liner      10、轴承体Bearing Housing

2、泵体Frame Plate      11、托架Base

3、后护板Back Liner     12、油杯Grease Cup

4、泵盖Cover Plate      13、对开填料压盖Split Packing Gland

5、前护板Front Liner    14、副叶轮Expeller

6、叶轮Lmpeller         15、减压盖Expeller Ring

7、填料箱Suffing Box    16、填料Packing

8、轴套Shaft Sleeve     17、水封环Lanern Ring

9、轴Shaft Sleeve       18、唇口密封圈Lip Seal

橡胶内衬泵头部分结构图

Construction Drawing of the Pump head and rubber lined

1、泵体Frame Plate         6、副叶轮Expeller

2、减压盖Expeller Ring     7、泵体护套Frame Plae Liner

3、填料压盖Packing Gland   8、吸入护套Throa Bush

4、轴“O”型圈Shaft Seal"O"Ring 9、叶轮Lmpeller

5、定位套Shaft Spacer      10、泵盖Cover Plate
